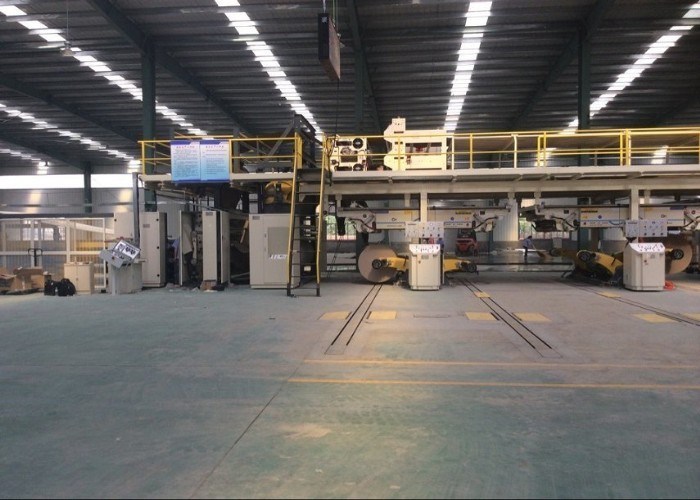

Automatische Golfkartonproductielijn Golfdoos die Machine maken

Automatische Golfkartonproductielijn Golfdoos die Machine maken



  De golfkartonproductielijn is het belangrijkste productiemateriaal voor de golfondernemingen van de kartonproductie. In aanwezigheid van de meer en meer woeste marktconcurrentie, moeten de golfkartonondernemingen aan de vereisten van veelvoudige orden, kleine hoeveelheden en snelle levering van golfkartongebruikers voldoen. Het is noodzakelijk om de productielijn van golfkartonproductielijn te verbeteren door de automatisering van golfkartonproductielijn te verbeteren. Het niveau van productiebeheer kan het doel bereiken om kwaliteit te verbeteren, efficiency te verbeteren, energie te besparen, arbeidskrachten te redden, materiële consumptie te verminderen en afvalprodukten te verminderen. Het cadre materiaal is de sleutel om dit doel te bereiken. De golfkartonondernemingen zouden het kader en het materiaal van de oude productielijn op een globale manier moeten bevorderen, en de nieuwe productielijn zou met productiebeheersysteem moeten worden uitgerust. Automatisch cadre materiaal.



Hoofd Technische Parameters en Vereisten



Ontwerpsnelheid: 100m/min

Economische Snelheid: 80m/min voor 3 Vouwblad

Het werk Breedte: 900mm1600mm



Sm-WZ de Hydraulische Tribune van het Molenbroodje



Technische Parameters



1. Werkende stijl van document tribune: volledig hydraulisch type

2. Beschikbare document dia.: Φ400mm - Φ1600mm

3. Max. enig-laadt gewicht: 3000kg

4. Hoofdschacht: Ø 215mm



Hydraulisch Systeemparameters



1. Het werkdruk: 12-16 MPa

2. Het werkwaaier van hydraulische cilinder (het slingeren): Φ100mm×460mm

3. Dia. van hydraulische cilinder (het vastklemmen): Φ63mm×720mm



Structurele Eigenschappen



1. De symmetrische structuur kan met twee bundels van basisdocument worden geïnstalleerd die tegelijkertijd worden gebruikt om documenten te veranderen zonder het stoppen.

2. De hydraulische bestuurder wordt goedgekeurd om, en basisdocument te beëindigen die losmaken centreren opheffen vastklemmen.

3. Het klemhoofd is in uitbreidingsontwerp.

4. De pneumatische rem wordt goedgekeurd voor spanningscontrole, die online controle met Document Lasapparaat kan zijn.



Hoofd ingekochte componenten en grondstoffen



1. Hoofdschacht: hoog - kwaliteitsnaadloze buis van Tianjin

2. Zijwallboards: gelast door Q235A plaat van Hebei Handan

3. Wapens: het gieten HT200 van Hebei

4. Hoofdkanaal: 300mm van Tangshan



Spoor en Karretje



Structurele Eigenschappen



1. Het basisdocument wordt gevoed binnen voor gebruik, gemakshalve en buigzaam

2. Het gehele spoor is onder grond met zijn hoofdstructuur die door 16#-kanaal van Tianjin of Jinan wordt gelast, vast en duurzaam.

3. Twee karretjes worden aangepast voor document het voeden van twee kanten



Voorverwarmer van het &Triplebroodje van SMYR de Enige



Structurele Eigenschappen



1. Elke roloppervlakte wordt behandeld met precies het malen en chroomplateren, glorierijk en duurzaam

2. Elektrisch omslaghoeken verzekert het aanpassen document voorverwarmend gebied binnen 60-270°

3. De het voorverwarmen rol wordt professioneel geproduceerd, in overeenstemming zijnd met de nationale veiligheidsnorm van drukvat, zou moeten met certificaten zijn.

4. De het voorverwarmen rol en document de belangrijke rol worden behandeld met elektrisch plateren

5. De omslaghoeken worden elektrisch aangepast diverse documenten en snelheden



Grondstoffen en ingekochte componenten



1. Zijwallboards: het gieten HT200 van Hebei

2. Document belangrijke rol: 20#steel van Tianjin of Baotou

3. Het voorverwarmen van rol: 20G staal van Tianjin of Baotou.



Parameters van Hoofddelen: SMDM 120 kiest uit



1. Hoofd golfrol: Ø292mm

2. Drukrol: Gedoofde pijp van het Ø292mm45# de naadloze staal,

3. Lijmrol: Pijp van het Φ216mm45# de naadloze staal, oppervlakte die met speciaal en Chrome-plateert netwerk wordt behandeld die inkerven

4. Lijm Schavende Rol: Pijp van het Φ130mm20# de naadloze staal

5. Het voorverwarmen van Rol: Φ320mm 20G

6. Dikte 2mm van het lijmdienblad roestvrij staal

Structurele Eigenschappen:



1. Deze machine keurt onafhankelijke motortransmissie en veranderlijk-frequentiecontrole goed.

2. Het keurt windadsorptie voor document het leiden goed om fluitstabiliteit bij hoge snelheid te houden

3. Het golfdocument wordt geadsorbeerd aan de midden golfrol om een negatieve drukstreek van 180°and te vormen toen om het rollen te beëindigen van plooiing door het vacuümvakje door ventilator.

4. De breedte van zuigingsgroef van lagere golfrol is niet meer dan 2mm, bekwaam om het streepteken op enig zij golfkarton te verminderen.

5. Het transmissiedeel keurt universele gezamenlijke transmissie goed en scheidt de trillingsbron, die de houdbaarheid hoger maakt, de stabielere transmissie en de betrouwbaardere verrichting.

6. Het reductiemiddelenomhulsel keurt olieoliebadsmering en gesloten toesteltransmissie goed, die de trilling van machine verminderen.

7. Deze machine keurt auto-cycle lijmlevering en de de pneumatische levering en terugkeer van de controlelijm goed, die het maken worden gekenmerkt door voor effect als buffer op te treden.

8. De oppervlakte van de lijmrol wordt met speciaal en behandeld Chrome-plateert netwerk die inkerven

9. De hogere en lager golfrollen worden gemaakt van hoge 52CrMo - het staal van de kwaliteitslegering.

10. Golfbroodje dat van Haili wordt gemaakt

11. Fluitprofiel: (B-fluittanden en c-fluittanden)



Grondstoffen en Ingekochte Componenten



1. Zijwallboards en basis: HT200 plaats van oorsprong: Hebei

2. Basis en transmissiedelen: HT200 origineel: Hebei



Aan-B dubbel-Laag Overbridge



Technische Parameters



1. Dia. van document die rol trekken: eerlijk: Φ135mm, omhoog-rug: Φ135mm

2. Dia. van het voeden rol met lage snelheid: drijfrol: Φ135mm, gedreven rol: Φ135mm

3. Spanningsrol: Φ85mm, opheffende rol: Φ85mm

4. Belangrijke rol: Φ85mm



Structurele Eigenschappen



1. Het enige golfblad van enige facer zal precies overgebracht worden aan de spanningsrem of zuigingsrem voor gebruik door overbridgetransmissiesysteem.

2. Het wordt aangepast met zuigings spannend systeem, centrifugaal de veranderlijk-frequentieventilator met hoog voltage van 3KW voor blad het vacuüm adsorberen van en het spannen en elektroafwijkingscorrector om het goede blad lijmen te verzekeren.

3. Twee operationele panelen zijn geïnstalleerd en gecontroleerd door electrics, die op of van de brug kan worden aangepast.

4. De afzonderlijke veranderlijk-frequentiebestuurder wordt goedgekeurd voor online het verzamelen van deel om met enige facer te zijn en het enig-golfblad van enige facer zal worden verzonden overgebracht op overbridge dat in bepaalde voorraad voor snelheidscompensatie moet worden gehouden en volgende in de drie-broodje voorverwarmer voor het voorverwarmen en dan in de het kleven machine en dubbele facer voor zich het lijmen en het vormen.

5. Twee reeksen van riem overhellend apparaat worden voor document aangepast die tribune overbrengen. Het blad zal in golf zijn die onder lager het stapelen van snelheid voor bladvoorraad overlappen.



Grondstoffen en Ingekochte Componenten



1. Hoofdbrugtribune: 20# kanaal van Tangshan

2. Transportband die van document deel trekken: industriële katoenen riem van Shenyang

3. Transportband van document opslagdeel: parallelle overbrengende rubberriem van Tianjin



Golf het type van fluitrol parameterlijst



Fluittype	Fluithoogte	Fluit in 300mm	Document inkrimpingstarief
A	4.6±0.2	34±2	1.43~1.52
C	3.6±0.2	40±2	1..37~1.46
B	2.6±0.2	48±2	1.33~1.39
E1	1.5±0.15	74±2	1.25~1.32
E2	1.3±0.1	82±2	1.21~1.28
F	0.7±0.1	126±2	1.15~1.23
G	0.5±0.1	152±2	1.10~1.21
